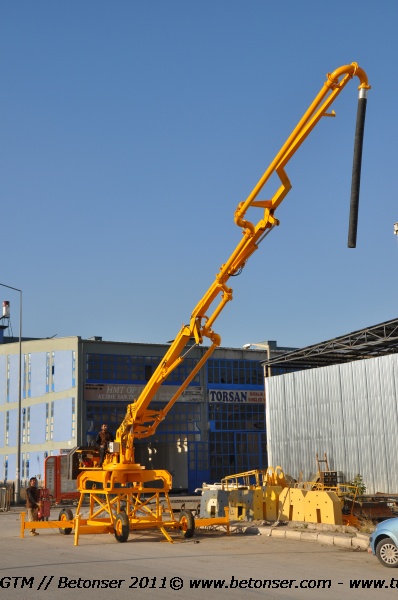

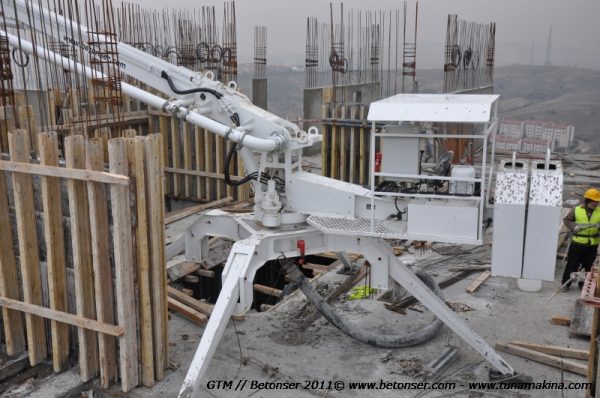

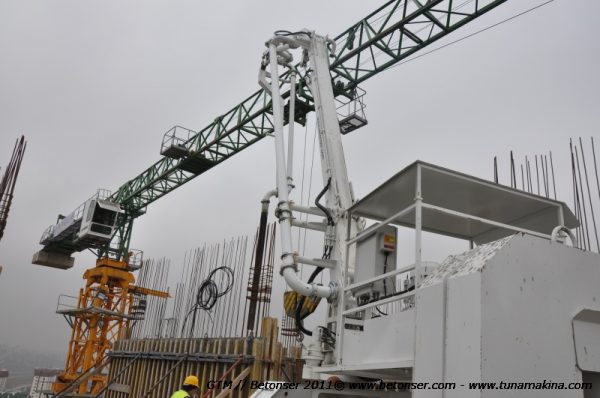

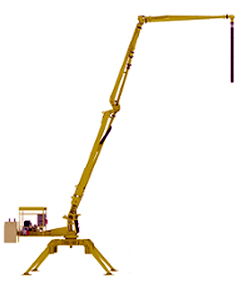

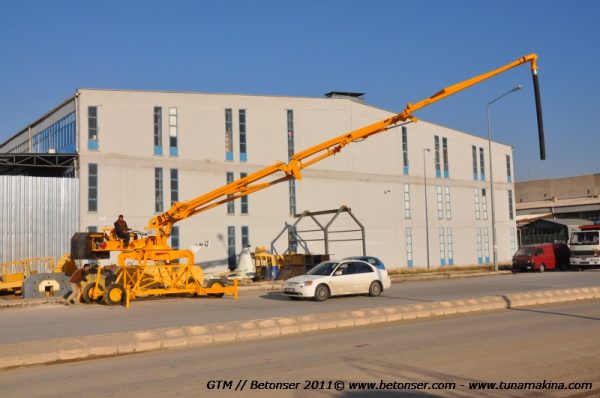

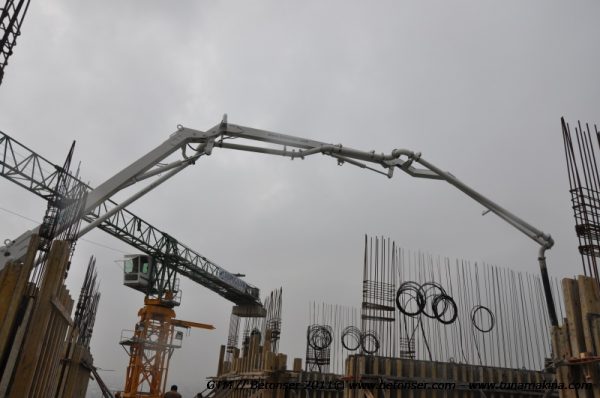

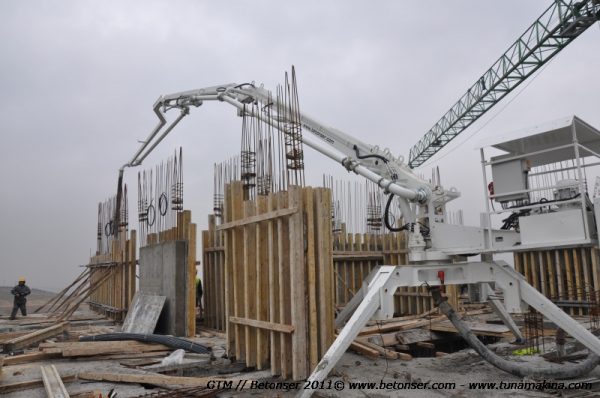

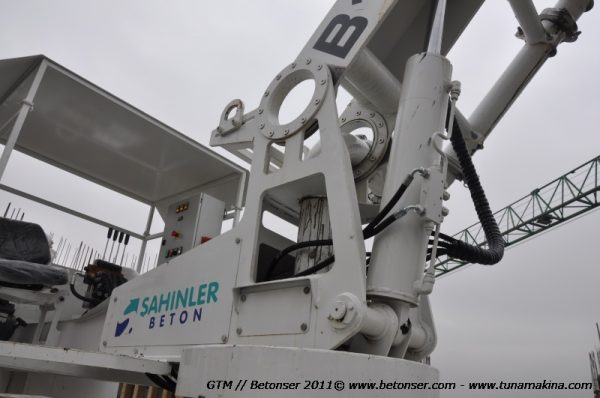

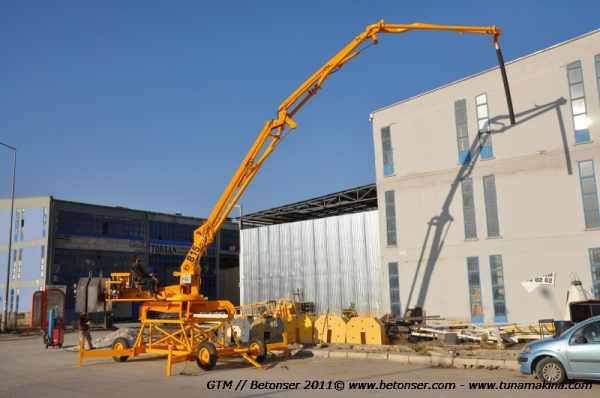

Гидравлические бетонораспределительные стрелы Atabey B 15

Гидравлические бетонораспределительные стрелы TUNA являются простыми в использовании и снижают затраты на строительных площадках.

  • Модульная конструкция облегчает перемещение механизма
  • Разъемный корпус (подходит кран с малой грузоподъемностью)
  • Минимальный вес при оптимальном дизайне
  • Cоотношения расстояний между опорами позволяет минимальный статический вес при использовании на перекрытиях и опалубках
  • Экономичная стоимость
Технические Характеристики
Диаметр Распределения:30 м
Площадь Укладки Бетона:707 м2
Масса Машины:2980 кг
Масса Балласта:2.000 кг (2 x 1.000 кг)
Общий Вес:4.980 кг
Общая Длина Стрелы:15.120 мм
Длина 1-ой Секции Стрелы:5.905 мм
Длина 2-ой Секции Стрелы:4.608 мм
Длина 3-ой Секции Стрелы:4.607 мм
Длина Концевого Шланга:3 м
Расстояния Между Опорами:4.578 мм
Угол Поворота:360° (бесконечное вращение)
Ось:4 оси (1 поворот + 3 секции)
Гидравлический Насос-Мотор:5,5 кВт, 380 — 400 В, 3 фазы
Гидравлический Бак:60 л
Максимальное Давление Системы:200 бар
Размеры

Ширина в Собранном Виде: 2.300 мм

Длина в Собранном Виде: 9.400 мм

Высота в Собранном Виде: 2.590 мм
